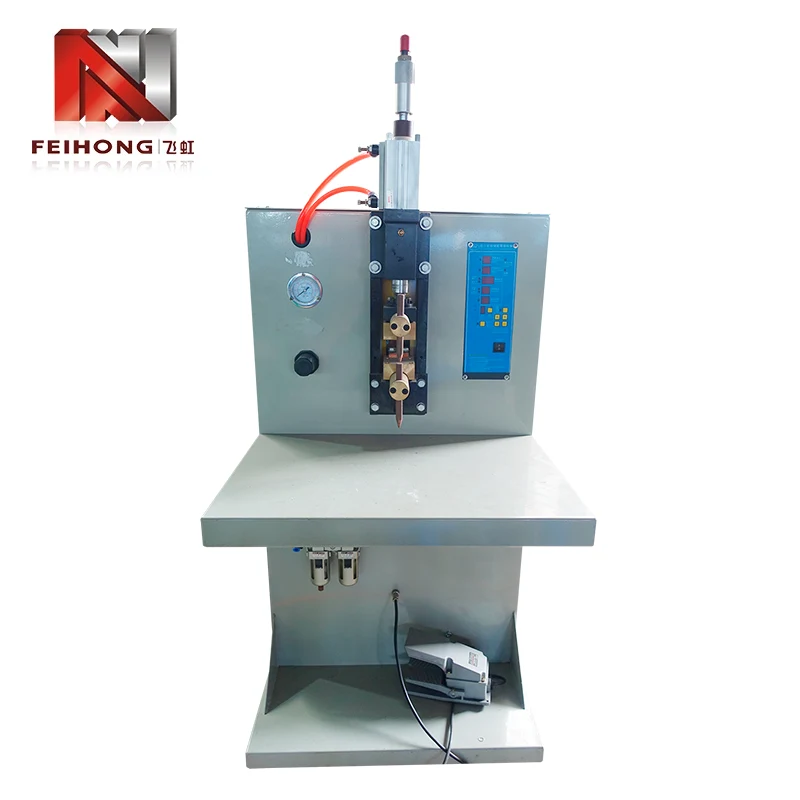

ওয়েল্ডিং লিড পোস্ট এবং টার্মিনাল লগের জন্য স্পট ওয়েল্ডার

ওয়েল্ডিং লিড পোস্ট এবং টার্মিনাল লাগসের জন্য Feihong®-এর স্পট ওয়েল্ডারটি বৈদ্যুতিক হিটিং টিউব প্রস্তুতকারকদের উদ্দেশ্যে ডিজাইন করা হয়েছে যাদের সীসা বার (বা সীসা পোস্ট) এবং টার্মিনাল লাগগুলির মধ্যে পরম যৌথ সামঞ্জস্য প্রয়োজন। সম্পূর্ণ হিটিং টিউব উত্পাদন লাইনের সরবরাহকারী হিসাবে, Feihong® এই ওয়েল্ডারটিকে টিউব ফিলিং, সিলিং এবং টেস্টিং স্টেশনগুলির সাথে একীভূত করে। মেশিনটি থ্রি-ফেজ 380V, থ্রি-ফেজ 220V, বা সিঙ্গেল-ফেজ 220V সাপ্লাই গ্রহণ করে, 2KVA এর রেট পাওয়ার এবং 0 থেকে 435V পর্যন্ত ক্রমাগত সামঞ্জস্যযোগ্য ক্যাপাসিটর ভোল্টেজ সহ। এর বায়ুসংক্রান্ত ইলেক্ট্রোড ফোর্স সিস্টেম, দ্রুত ক্যাপাসিটর ডিসচার্জের সাথে মিলিত, একটি স্বল্প-সময়ের পালস সরবরাহ করে যা ন্যূনতম তাপ-আক্রান্ত জোন সহ একটি কঠিন-স্টেট ওয়েল্ড তৈরি করে - 100 µΩ এর নিচে বৈদ্যুতিক যোগাযোগের প্রতিরোধ নিশ্চিত করার সময় সীসা পোস্টের যান্ত্রিক শক্তি সংরক্ষণ করে। প্রতি 8-ঘন্টা শিফটে 30,000 যোগদানের প্রমাণিত থ্রুপুট সহ, এই ওয়েল্ডারটি বড় আকারের হিটিং পাইপ উত্পাদনের ভলিউম চাহিদা পূরণ করে, যখন এর পুনরাবৃত্তিযোগ্যতা পুনরায় কাজ এবং ক্ষেত্রের ব্যর্থতা হ্রাস করে।

হিটার পারফরম্যান্সে লিড-পোস্ট ওয়েল্ডের গুরুত্বপূর্ণ ভূমিকা

একটি হিটিং টিউবে, অভ্যন্তরীণ প্রতিরোধের তার এবং বাহ্যিক টার্মিনাল লগের মধ্যে সংযোগ সবচেয়ে ব্যর্থ-প্রবণ ইন্টারফেস। একটি উচ্চ-প্রতিরোধী জয়েন্ট স্থানীয় তাপ উৎপন্ন করে, জারণকে ত্বরান্বিত করে এবং অবশেষে সার্কিট খুলে দেয়। এই ওয়েল্ডার তিনটি ফোকাসড ডিজাইন পছন্দের মাধ্যমে এই ব্যর্থতার মোডগুলিকে সম্বোধন করে।

• 1. শক্তি নির্ভুলতা:ক্যাপাসিটরের ভোল্টেজ সেটিং (0‑435V) বিভিন্ন উপাদানের সংমিশ্রণের জন্য ফাইন-টিউনিং-এর অনুমতি দেয় - উদাহরণস্বরূপ, নিকেল-ক্রোমিয়াম তার থেকে তামার লগে স্টেইনলেস থেকে তামার তুলনায় কম শক্তির প্রয়োজন হয়।
• 2. ইলেক্ট্রোড বল স্থায়িত্ব:বায়ুসংক্রান্ত সিস্টেম দোকান-এয়ার ওঠানামা নির্বিশেষে একটি ধ্রুবক ক্ল্যাম্পিং চাপ (±2%) বজায় রাখে, স্রাবের আগে সামঞ্জস্যপূর্ণ যোগাযোগ প্রতিরোধ নিশ্চিত করে।
• 3. পালস সময়কাল নিয়ন্ত্রণ:ফিক্সড ডিসচার্জ টাইম (≈8ms) পাতলা-বিভাগের অংশগুলির জন্য অপ্টিমাইজ করা হয়, সম্পূর্ণ ফিউশন অর্জন করার সময় গলে যাওয়া প্রতিরোধ করে।

এই বৈশিষ্ট্যগুলি সরাসরি নিম্ন প্রত্যাখ্যানের হার এবং দীর্ঘতর হিটার পরিষেবা জীবনকে অনুবাদ করে, যা গরম নল প্রস্তুতকারকদের জন্য শীর্ষ অগ্রাধিকার।

টার্মিনাল ওয়েল্ডিংয়ের জন্য ইলেক্ট্রোড কনফিগারেশন এবং রক্ষণাবেক্ষণ

ওয়েল্ডিং লিড পোস্টের জন্য স্পট ওয়েল্ডার এবং টার্মিনাল লগ প্রায়শই পিতল বা টিন-প্লেটেড কপার দিয়ে তৈরি, যার সীসা পোস্টের চেয়ে আলাদা তাপীয় বৈশিষ্ট্য রয়েছে। স্টিকিং বা অত্যধিক ইন্ডেন্টেশন ছাড়াই সামঞ্জস্যপূর্ণ ঢালাই অর্জনের জন্য সঠিক ইলেক্ট্রোড ডিজাইন এবং রক্ষণাবেক্ষণ অপরিহার্য। Feihong® এর অ্যাপ্লিকেশন ইঞ্জিনিয়ারদের দ্বারা নিম্নলিখিত অনুশীলনগুলি সুপারিশ করা হয়।

• 1. ইলেকট্রোড উপাদান নির্বাচন:তামা-ভিত্তিক টার্মিনালগুলির জন্য, বিচ্ছুরণ-শক্তিশালী তামা (যেমন, Cu‑Al₂O₃) পরিবাহিতা এবং বিকৃতির প্রতিরোধের সর্বোত্তম ভারসাম্য প্রদান করে; ইস্পাত টার্মিনালের জন্য, টংস্টেন-তামা পছন্দ করা হয়।
• 2. টিপ জ্যামিতি:উপরের ইলেক্ট্রোডে একটি ছোট ব্যাসার্ধ (R2‑R3) একটি অভিন্ন নাগেটের জন্য কারেন্টকে কেন্দ্রীভূত করে, যখন নীচের ইলেক্ট্রোডটি বাঁক না করে সীসা পোস্টটিকে সমর্থন করার জন্য সমতল বা সামান্য গম্বুজযুক্ত হওয়া উচিত।
• 3. পরিষ্কার এবং ড্রেসিং:ডগায় অক্সাইড বিল্ড-আপ যোগাযোগ প্রতিরোধ ক্ষমতা বাড়ায় এবং ছিটকে পড়ে। একটি হালকা ড্রেসিং প্রতি 500-800 ঝালাই একটি সূক্ষ্ম ফাইল বা ইলেক্ট্রোড ড্রেসার দিয়ে আকৃতি পুনরুদ্ধার করে এবং দূষিত পদার্থগুলিকে সরিয়ে দেয়।
• 4. কুলিং ওয়াটার (ঐচ্ছিক):একটানা হাই-ডিউটি ​​চক্রের জন্য, অতিরিক্ত গরম হওয়া রোধ করতে এবং টিপ পরিধান কমাতে জল-ঠান্ডা ইলেক্ট্রোড ধারক পাওয়া যায়।

এই নির্দেশিকাগুলি গ্রহণ করা দীর্ঘ উত্পাদন চলাকালীন ওয়েল্ডের গুণমান বজায় রাখতে সাহায্য করে এবং ইলেক্ট্রোডের আয়ু বাড়ায়, ভোগ্য খরচ এবং ডাউনটাইম হ্রাস করে।

বিভিন্ন উপাদান জোড়া জন্য প্যারামিটার টিউনিং

এই ঢালাইয়ের বহুমুখিতা এর সামঞ্জস্যযোগ্য ক্যাপাসিটর ভোল্টেজ এবং বায়ুসংক্রান্ত চাপ থেকে আসে। যাইহোক, একটি নির্দিষ্ট উপাদান জোড়ার জন্য সর্বোত্তম সমন্বয় খুঁজে বের করার জন্য পদ্ধতিগত পরীক্ষার প্রয়োজন। নীচের টেবিলটি সাধারণ গরম করার টিউব উপকরণগুলির উপর ভিত্তি করে শুরুর পয়েন্টগুলি সরবরাহ করে।

সীসা পোস্ট উপাদান	টার্মিনাল উপাদান	ক্যাপাসিটর ভোল্টেজ (V)	ইলেকট্রোড ফোর্স (kN)
Ni‑Cr খাদ (ø2.5mm)	পিতল (t = 0.8 মিমি)	280-320	1.8-2.2
স্টেইনলেস স্টীল (ø3.0mm)	তামা (t = 1.0 মিমি)	340-380	2.0-2.5
তামা-ঢাকা ইস্পাত (ø2.0mm)	টিন-প্লেটেড তামা	220-260	1.5-1.8
ইনকোনেল (ø2.8 মিমি)	নিকেল-ধাতুপট্টাবৃত ইস্পাত	300-350	2.2-2.6

এই মান প্রাথমিক পরামর্শ; ওয়েল্ড নাগেট ব্যাস (লক্ষ্য 1.2-1.5× তারের ব্যাস) এবং টান-টেস্ট শক্তি পরীক্ষা করে চূড়ান্ত সেটিংস যাচাই করা উচিত। Feihong® আমাদের কমিশনিং পরিষেবার অংশ হিসাবে অন-সাইট প্যারামিটার অপ্টিমাইজেশান প্রদান করে৷

উত্পাদনশীলতা লাভ এবং বাস্তব-বিশ্বের উদাহরণ

একটি প্রচলিত AC স্পট ওয়েল্ডার থেকে এই ক্যাপাসিটর-ডিসচার্জ মেশিনে স্যুইচ করা প্রায়শই গতি এবং গুণমান উভয় ক্ষেত্রেই তাত্ক্ষণিক উন্নতি করে। গুয়াংডং-এ একটি মাঝারি আকারের হিটিং টিউব প্ল্যান্ট তিনটি পুরানো ইউনিট দুটি FH-149A মেশিনের সাথে প্রতিস্থাপন করেছে এবং ছয় মাসের মধ্যে নিম্নলিখিত ফলাফলগুলি অর্জন করেছে৷

• 1. থ্রুপুট বৃদ্ধি:প্রতিটি মেশিন ধারাবাহিকভাবে প্রতি শিফটে 30,000 ঢালাই তৈরি করে, যা 1.5 মেশিনের আগের আউটপুটের সাথে মেলে, এইভাবে মেঝেতে জায়গা খালি করে।
• 2. স্ক্র্যাপ হ্রাস:সীসা-পোস্ট ঢালাইয়ের জন্য প্রত্যাখ্যানের হার 1.8% থেকে 0.2%-এ নেমে এসেছে, বার্ষিক প্রায় 120,000 টিউব সমাপ্ত হয়।
• 3. শক্তি সঞ্চয়:ক্যাপাসিটর-ডিসচার্জ নীতিটি পুরানো এসি ইউনিটের তুলনায় প্রতি ওয়েল্ডে 40% কম শক্তি খরচ করে, প্রতি বছর বিদ্যুতের বিল $2,000 এরও বেশি কম করে।
• 4. অপারেটর গ্রহণযোগ্যতা:সাধারণ ভোল্টেজ-ডায়াল এবং চাপ-গেজ নিয়ন্ত্রণ প্রশিক্ষণের সময়কে দুই দিন থেকে চার ঘণ্টায় কমিয়ে দেয়।

এই বাস্তব সুবিধাগুলি দেখায় যে সামগ্রিক উত্পাদন স্থিতিশীলতা উন্নত করার সাথে সাথে একটি বিশেষ ওয়েল্ডারে বিনিয়োগ দ্রুত ফেরত দেয়।

ফ্যাক্টরি টেস্টিং এবং কোয়ালিটি সার্টিফিকেশন

Feihong® ফ্যাক্টরি ছেড়ে যাওয়া প্রতিটি মেশিন একটি বিস্তৃত পরীক্ষার প্রোটোকলের মধ্য দিয়ে যায় যা প্রকৃত উৎপাদন অবস্থার অনুকরণ করে। আমাদের ছয়টি ডেডিকেটেড ওয়ার্কশপ (মেশিনিং, ইলেক্ট্রিক্যাল অ্যাসেম্বলি, ট্রান্সফরমার উইন্ডিং, ক্যাপাসিটর তৈরি, পেইন্টিং এবং ফাইনাল অ্যাসেম্বলি) আমাদের কাঁচামাল থেকে তৈরি পণ্যের গুণমান নিয়ন্ত্রণ করতে দেয়।

• 1. ক্যাপাসিটর ব্যাঙ্ক পরীক্ষা:প্রতিটি ক্যাপাসিটর ESR এবং ক্যাপাসিট্যান্সের জন্য পরিমাপ করা হয়; স্থিতিশীলতা যাচাই করার জন্য একত্রিত ব্যাঙ্কটি সর্বাধিক ভোল্টেজে 500 চার্জ-ডিসচার্জ চক্রের অধীন।
• 2. বায়ুসংক্রান্ত সার্কিট পরীক্ষা:একটি ক্যালিব্রেটেড গেজ ব্যবহার করে সিলিন্ডার স্ট্রোক এবং চাপ রৈখিকতা এবং পুনরাবৃত্তিযোগ্যতার জন্য পরীক্ষা করা হয়।
• 3. ঢালাই কর্মক্ষমতা পরীক্ষা:স্ট্যান্ডার্ড টেস্ট কুপনের একটি সেট (Ni‑Cr তার থেকে তামার লগে) ঝালাই করা হয়; নাগেটের ব্যাস এবং প্রসার্য শক্তি রেকর্ড করা হয় এবং অবশ্যই অভ্যন্তরীণ বৈশিষ্ট্যগুলি পূরণ করতে হবে।
• 4. বৈদ্যুতিক নিরাপত্তা:IEC 60204-1 অনুযায়ী নিরোধক প্রতিরোধ, অস্তরক শক্তি এবং স্থল ধারাবাহিকতা পরীক্ষা করা হয়।

ওয়েল্ডিং লিড পোস্ট এবং টার্মিনাল লগের জন্য প্রতিটি স্পট ওয়েল্ডার একটি পরীক্ষার শংসাপত্র এবং 12 মাসের ওয়ারেন্টি সহ সমস্ত অ-পরিধান অংশগুলি কভার করে৷ আমরা দ্রুত প্রতিস্থাপনের জন্য একটি স্থানীয় খুচরা যন্ত্রাংশ তালিকা বজায় রাখি।

টার্মিনাল ওয়েল্ডিং সম্পর্কিত প্রায়শ জিজ্ঞাস্য প্রশ্নাবলী

প্রশ্ন: ঢালাইয়ের পরে টার্মিনাল লগগুলিকে বিবর্ণ হওয়া থেকে আমি কীভাবে প্রতিরোধ করব?
উত্তর: অত্যধিক তাপ থেকে অক্সিডেশনের কারণে বিবর্ণতা ঘটে। 10-ভোল্ট ধাপে ক্যাপাসিটরের ভোল্টেজ হ্রাস করুন যতক্ষণ না জোড় এখনও শক্তিশালী হয় কিন্তু লগ তার আসল রঙ ধরে রাখে। এছাড়াও, ভাল যোগাযোগ বজায় রাখার জন্য ইলেক্ট্রোড ফোর্স যথেষ্ট আছে তা নিশ্চিত করুন - কম বল আর্কিং এবং অতিরিক্ত গরম হতে পারে।

প্রশ্ন: এই ওয়েল্ডার কি আগে থেকে প্রয়োগ করা সোল্ডার বা লেপ সহ সীসা পোস্টগুলি পরিচালনা করতে পারে?
উত্তর: হ্যাঁ, তবে আপনাকে ভোল্টেজ কিছুটা কম (10-15% দ্বারা) সামঞ্জস্য করতে হতে পারে কারণ আবরণটি যোগাযোগের প্রতিরোধকে কম করতে পারে। সম্ভব হলে ঢালাই এলাকা থেকে আবরণ পরিষ্কার করার পরামর্শ দেওয়া হয়, বা সর্বোত্তম পরামিতি নির্ধারণের জন্য একটি পরীক্ষা চালানোর পরামর্শ দেওয়া হয়।

প্রশ্ন: আমি কত ঘন ঘন ক্যাপাসিটর ব্যাঙ্ক প্রতিস্থাপন করব?
উত্তর: স্বাভাবিক ব্যবহারে (30,000 ঢালাই/শিফ্ট, একক শিফট), ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলির একটি ডিজাইন লাইফ প্রায় 5-7 বছর বা 1 মিলিয়ন চার্জ চক্র থাকে৷ আমরা একটি বার্ষিক ক্যাপাসিট্যান্স চেক করার সুপারিশ করি; যদি মান 15% এর বেশি কমে যায়, প্রতিস্থাপনের সুপারিশ করা হয়।

প্রশ্ন: এই মেশিনের জন্য সর্বনিম্ন অর্ডার পরিমাণ কত?
উত্তর: স্ট্যান্ডার্ড মডেলের জন্য কোন MOQ নেই। আমরা একক ইউনিটের পাশাপাশি উৎপাদন লাইন প্যাকেজ বিক্রি করি। প্রসবের সময় এবং মূল্যের জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।
